Openbox S4 LED Merah Only

Daleman Openbox S4 - clone box

Peralatan Untuk Memperbaiki Boot Openbox S4

Tadi pagi sebenarnya terkejut juga dengar kabar Openbox S4 yang kami beli sama-sama kemaren tiba-tiba hanya nyala led merah doank saat dihidupkan. Saya pikir biasa-biasa saja karna nggk mungkin si OB mati total. Paling juga nggk bisa boot seperti yang saya alami saat ulang alik ngeflash.

Ohhh tidakkk! Ternyata kali ini kasusnya beda. Si OB S4 beneran mengalami penyakit seperti yang teman-teman lain alami. Ah, saya pikir saya ini terlalu arogan dengan bikin status galau di FB pengen liat bagaimana OB S4 mati suri (seperti biasa, ternyata Tuhan Yang Maha Mendengar langsung merespon kata-kata saya itu), Yaa Allah ampuni lah dosa hamba.

Semoga tidak terulang

Pusing juga karena ini yang pertama saya alami. Bolak-balik Forsat, nggk dapat jawaban yang memuaskan. Akhirnya nyampe ke tetangga (Malaysia), ternyata di sana malah lebih rame yang kena masalah serupa. Ada harapan pikir saya. Setelah tanya-tanya, dan praktek langsung, akhirnya mau juga si OB bangkit kembali dan led hijau pun mulai muncul berkedip seiring dengan si merah. Porter juga sudah merespon. Thank you teman-teman, terkhusus bro Rizfield dengan 'tunjuk ajar' yang simple tapi 'berkesan'.

Ok, berikut langkah-langkah yang dilakukan ya! (kata orang ilmu itu untuk dibagi, jangan pelit-pelit).

Persiapan:
Kabel RS-232 beserta boardnya (di paket pembeliannya ada tuh disertakan, kalo nggk ada ya tagih sama yang jual, hehehe... peace!).
Download Toolsnya

Step by step:

1. Colokin RS-232 + Board ke Rx dan ujung satunya ke PC
2. Colokin kabel listrik (adaptor) untuk meng-ON-kan Openbox S4
3. Bila diperlukan, buka file "s6flash_erase_all.exe". Sepertinya step ini hanya optional. Proses erase ini katanya perlu menunggu 2 sampai 5 menit, nyatanya "unlimited time" bos. Tutup aja kalo udah mencapai 300 detik.
4. Jika proses erase sudah selesai, matikan RX, lalu ON kan kembali.
5. Setelah itu buka file "UPDATES29GL256P.exe". Pilih file "s4 boot.bin", lalu klik "UPDATE".
6. Pastikan ada proses "erase" di sini (tampil hanya beberapa detik), setelah itu akan muncul proses "write". Untuk proses "write" itu sendiri kadang terhenti di sekian persen (%), cara mengatasinya dengan menekan "UPDATE" berulang sampai proses "write" ini berjalan normal (di kisaran 16% maka proses akan complete). Oh iya, salah satu penyebab proses "write" terhenti karena terlalu banyak program running di Windows bos. Jadi, tutup semua aplikasi yang tidak perlu, cukup jalankan UPDATES29GL256P saja sampai selesai.
7. Jika sudah complete, tutup aplikasi. Cabut kabel adaptor, lalu colokin lagi. Perhatikan sekarang LED Merah udah berkedip-kedip kayak cowok lagi ngegodain cewek. Hehehe!
8. Silakan di-Porter! Gunakan software dari Openbox S4 karena reseller ID secara otomatis udah dikembalikan ke Openbox S4. Coba saja pake software bulan Mei 2012.

Berikut screenshot kali aja diperlukan:

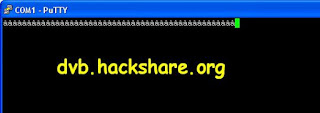

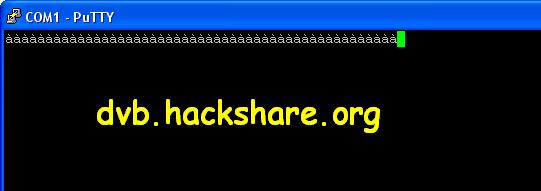

Log Putty saat Openbox S4 RED LED ONLY

Erase All

Update Openbox S4 Boot

Update Openbox S4 Boot Done

Update:
Pinout Board-232
2-6
3-4
5-5

Thanks to bro Anonymous (who ever you're, thank you bro)
